1、結構

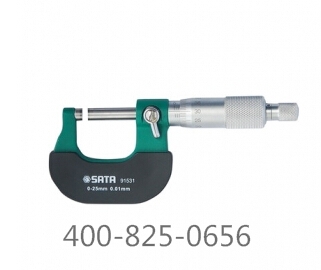

千分尺由尺架、測砧、測微螺桿、鎖緊機構、固定套管、微分筒、測力裝置七部分組成,其中固定套管上的主尺單位為mm,每個小格為1mm,微分筒上的微分尺每小格為0.01mm。
2、讀數
讀數時,整數在主尺刻度軸線上方讀數,小數在主尺刻度軸線下方加微分尺讀數。主尺刻度軸線下方有刻度即加0.5mm,微分尺刻度線與主尺刻度線對正的最近的一條刻度線的數字,就用數字×0.01mm,二者相加即為小數讀數。故最后讀數=整數+小數=主尺上方讀數+(主尺下方讀數+微分尺讀數)千分尺的讀數為:6.72mm=6mm+(0.5mm+22*0.01mm)
3、測量
a.將千分尺的測砧貼需測物體的一面,左手握緊尺架固定千分尺位置;
b.用右手輕輕轉動微分筒至測微螺桿一端接觸需測物體的另一面(注此時不要用力旋緊微分筒);
c.左手保持千分尺位置不動,右手輕微旋轉測力裝置,聽到響三聲后不再旋轉;
d.讀數。
4、 置零
置零之前,用軟布或者軟紙擦拭干凈測砧的量面,用測力裝置使兩測量面接觸,若微分筒上零線與固定套管上的零線不在一條直線上,用如下方法置零:
1)測微頭誤差不超過0.02mm(微分筒刻線兩格之內)用鎖緊機構鎖緊測微螺桿,用扳手扳動固定套筒,直至零線對齊。
2)測微頭誤差超過0.02mm(微分筒刻線兩格之上),用鎖緊機構鎖緊測微螺桿,用扳手松動測微裝置,取下微分筒,重新對齊固定套管和微分筒上的0刻線,裝上測力裝置。
5、注意事項
1)測量時,使用測力裝置,避免沖擊;
2)不要任意拆卸工具千分尺;
3)保持千分尺的干凈整潔;
4)長期不使用時,洗凈,涂防銹油,放入包裝盒內。
作者:嚴安芹
